Adaptérový kábel MPO/MTP
DIMI Fiber vyrába MPO/MTP adaptérové káble pre-vláknové spojenia s vysokou hustotou medzi MPO/MTP rozhraniami a špecifikovanými optickými zariadeniami alebo distribučnými systémami. K dispozícii sú konfigurácie pre vlákna OS2, OM3, OM4 a OM5 s 8, 12, 16 a 24 vláknami, kolíkovými alebo{10}}nekolíkovými konektormi, polaritou typu A/B/C, štandardnými alebo vlastnými dĺžkami a plášťami z PVC, LSZH alebo OFNP.
-

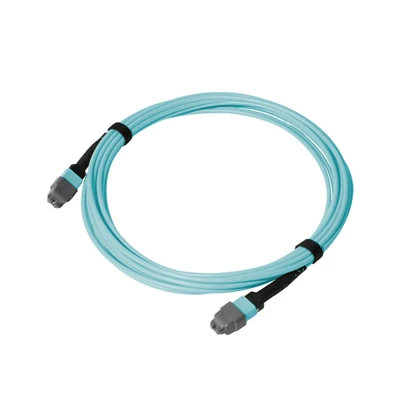

![Kábel na konverziu polarity MPO]()
Kábel na konverziu polarity MPOKábel na konverziu polarity MPO je továrensky -ukončená zostava vlákien určená na korekciu{1}}pozície vlákna alebo nesúladu polarity Tx/Rx v-kabelážnych systémoch MPO/MTP s vysokou hustotou.... -

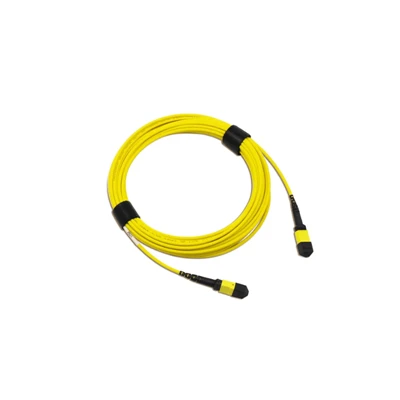

![Adaptérový kábel MPO Female To Male]()
Adaptérový kábel MPO Female To MaleAdaptérový kábel MPO Female To Male je z výroby -ukončená viac{1}}vláknová zostava so zásuvkou MPO na jednom konci a zásuvkou MPO na druhom konci. Samičí koniec používa vyrovnávacie otvory, zatiaľ... -

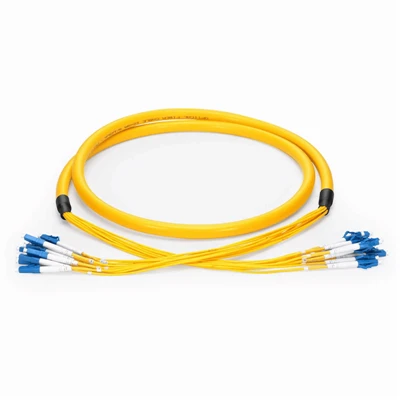

![Adaptérový kábel MTP na LC]()
Adaptérový kábel MTP na LCAdaptérový kábel MTP na LC je továrensky -ukončená zostava z optických vlákien, ktorá spája-rozhranie MTP/MPO s vysokou hustotou k viacerým duplexným rozhraniam LC. Je určený pre štruktúrovanú... -
![Kábel adaptéra MPO na FC]()
Kábel adaptéra MPO na FCAdaptérový kábel MPO do FC je továrensky{0}}ukončená zostava optických vlákien, ktorá spája rozhranie MPO/MTP s jednotlivými rozhraniami FC. Je určený pre dátové centrá, telekomunikačné siete,... -
![Kábel adaptéra MPO na SC]()
Kábel adaptéra MPO na SCAdaptérový kábel MPO na SC je továrensky -ukončená zostava optického vlákna, ktorá pripája-rozhranie MPO/MTP® s vysokou hustotou k jednotlivým optickým rozhraniam SC. Zostava môže byť... -

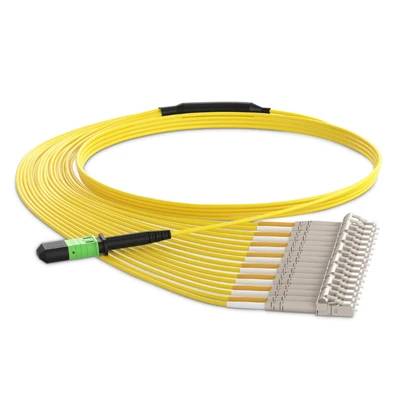

![Kábel adaptéra MPO na LC]()
Kábel adaptéra MPO na LCAdaptérový kábel MPO na LC je z výroby -ukončená viac{1}}káblová zostava, ktorá spája-rozhranie MPO/MTP s vysokou hustotou k jednotlivým duplexným portom LC. Používa sa na prechod medzi...
Typy káblov adaptéra MPO/MTP
DIMI Fiber dodáva káblové zostavy adaptéra MPO/MTP pre rôzne rozhrania konektorov, konfigurácie vlákien a požiadavky na polaritu.
Adaptérový kábel MPO na MPO
Vopred{0}}ukončené káblové zostavy MPO na priame prepojenie medzi kompatibilnými rozhraniami MPO. Dostupné so špecifikovaným počtom vlákien, konfiguráciami kolíkov, polaritou a dĺžkami káblov.
Adaptérový kábel MTP na MTP
Viacvláknové zostavy-založené na MTP pre vysoko{1}}hustotné pripojenia medzi kompatibilnými rozhraniami MTP. Konfigurácie s kolíkmi alebo bez{3}}svoriek sa vyberajú podľa zodpovedajúcich konektorov.
Adaptérový kábel MPO/MTP na LC
Konvertuje viacvláknové MPO/MTP rozhranie na LC pripojenia pre zariadenia, distribučné systémy a špecifikované breakout konfigurácie. Počet vlákien, polarita, typ konektora a dĺžka kábla sa konfigurujú podľa aplikácie.
Adaptérový kábel MPO/MTP na SC
Poskytuje konfiguráciu rozhrania MPO/MTP-na{1}}SC pre systémy vyžadujúce pripojenie viacerých vlákien na jednej strane a pripojenie SC na strane druhej.
Kábel na konverziu polarity MPO
Navrhnuté pre špecifické požiadavky na mapovanie vlákien MPO a konverziu polarity. Konfigurácie typu A, typu B alebo typu C sú dostupné podľa existujúcej architektúry prepojenia.
Vlastný adaptérový kábel MPO/MTP
Vlastné zostavy môžu byť vyrobené so špecifikovaným typom vlákna, počtom vlákien, kombináciou konektorov, konfiguráciou kolíkov, polaritou, mapovaním vlákien, dĺžkou kábla a plášťom. Na overenie konfigurácie možno poskytnúť existujúce káble, výkresy, kusovníky alebo čísla dielov konektorov.
Konfigurácie káblov adaptéra MPO/MTP
Zostava kábla môže byť špecifikovaná podľa rozhrania konektora, konfigurácie vlákna a požiadaviek na inštaláciu.
|
Parameter |
Dostupné možnosti |
|
Konektor |
MPO / MTP |
|
Kolík konektora |
Pripnuté / nepripnuté- |
|
Počet vlákien |
8/12/16/24 vlákien |
|
Typ vlákna |
OS2 / OM3 / OM4 / OM5 |
|
Polarita |
Typ A / Typ B / Typ C |
|
Dĺžka kábla |
Štandardné dĺžky / Vlastná dĺžka |
|
Bunda |
PVC / LSZH / OFNP |
|
Prevádzková teplota |
-20 stupňov až +70 stupňov |
|
Súlad |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, ak je to možné |
|
Materiálové požiadavky |
RoHS / REACH; príslušné požiadavky na spomaľovače horenia- |
Špecifikácie sú pred výrobou potvrdené podľa zvolenej konfigurácie konektora, vlákna a kábla.
Kompatibilita rozhrania MPO/MTP
Káble adaptéra MPO/MTP sú nakonfigurované tak, aby zodpovedali rozhraniu konektora, konfigurácii kolíkov, počtu vlákien, typu vlákna, polarite a mapovaniu vlákien pripojeného zariadenia alebo existujúceho kábla.
Typické konfigurácie zahŕňajú:
MPO/MTP na MPO/MTP:Pripája kompatibilné rozhrania MPO/MTP na vláknových kazetách, diaľkových kábloch, prepojovacích paneloch, transceiveroch a iných optických zariadeniach.
MPO/MTP na LC:Spája viacvláknové MPO/MTP rozhranie so zariadením alebo distribučnými komponentmi pomocou LC pripojení.
MPO/MTP na SC:Spája rozhranie MPO/MTP so špecifikovanými optickými zariadeniami alebo distribučnými komponentmi na báze SC-.
Pripnuté na nepripnuté-Pripnuté:Konfigurácia kolíkov konektora sa vyberá podľa zodpovedajúceho konektora.
Typ A / B / C polarita:Polarita a mapovanie vlákien sa konfigurujú podľa požadovaného usporiadania vlákna-k{1}}vláknu.
OS2 / OM3 / OM4 / OM5:Typ vlákna je vybraný tak, aby zodpovedal existujúcej optickej infraštruktúre a pripojenému zariadeniu.
Káble adaptéra MPO/MTP vyžadujú správnu konfiguráciu spojovacieho konektora. Pripnuté a nepripnuté verzie- sa vyberajú podľa konektora na protiľahlej strane.
Pripnuté / Muž:Obsahuje zarovnávacie kolíky na umiestnenie proti kompatibilnému -nekolíkovému konektoru.
Ne{0}}pripnuté / ženy:Na zarovnanie konektora používa zarovnávacie kolíky spojovacieho konektora.
Rozhranie MPO / MTP:Konfigurácia konektora s viacerými vláknami pre-pripojenie s vysokou hustotou.
MPO/MTP na LC alebo SC:Dostupné pre špecifikovanú konverziu rozhrania a konfigurácie breakout.
V prípade objednávok na výmenu alebo systém{0}} možno na overenie požadovanej konfigurácie kolíkov použiť existujúce číslo dielu konektora alebo vzorku kábla.
Mapovanie polarity a vlákien
Polarita určuje, ako sú jednotlivé vlákna mapované medzi dvoma koncami zostavy MPO/MTP. Zvolená polarita musí zodpovedať zariadeniu a architektúre prepojenia.
|
Polarita |
Mapovanie vlákien |
|
Typ A |
Priamo-priamo cez mapovanie |
|
Typ B |
Obrátené mapovanie |
|
Typ C |
Spárujte-obrátené mapovanie |
DIMI Fiber môže vyrábať zostavy podľa špecifikovaných požiadaviek na polaritu a mapovanie vlákien. V prípade nejasných konfigurácií poskytnite informácie o existujúcom kábli, výkrese systému, kusovníku alebo mapovaní vlákien na overenie pred výrobou.
Aplikácie
Káble adaptéra MPO/MTP sa používajú v:
Optická infraštruktúra dátového centra
Systémy distribúcie vlákien s vysokou-hustotou
Telekomunikačná infraštruktúra
Zariadenie podnikovej siete
Vysoko{0}}výkonné počítačové prostredia
Rozšírenie a rekonfigurácia siete
Výmena a údržba optických káblov
Vhodnosť závisí od kompletného optického kanála, vrátane typu vlákna, transceivera, polarity, konfigurácie konektora a straty kanála.
DIMI Fiber pred odoslaním overí káble adaptéra MPO/MTP podľa špecifikovaného konektora, vlákna a polarity.
Kontrola kvality môže zahŕňať:
Geometria konektora:3D interferometrická kontrola polomeru zakrivenia, odsadenie vrcholu a vyčnievanie vlákna.
Koniec{0}}Stav tváre:Digitálna mikroskopická kontrola koncových plôch konektorov podľa platných kritérií IEC 61300-3-35.
Optické testovanie:Testovanie straty vloženia, straty spätného toku a testovania optickej kontinuity podľa špecifikovanej konfigurácie.
Mapovanie vlákien:Overenie kontinuity a polarity vlákna-k{1}}v prípade potreby.
Testovacie záznamy:Jednotlivé optické testovacie údaje môžu byť dodané s objednávkou tam, kde je to špecifikované.
Požiadavky na testovanie sú potvrdené podľa zvoleného typu vlákna, konfigurácie konektora a polarity namiesto použitia jedinej špecifikácie na všetky káble adaptéra MPO/MTP.
DIMI Fiber podporuje vlastnú výrobu adaptérových káblov pre projekty OEM, nasadenie siete a požiadavky na výmenu.
Prispôsobenie môže zahŕňať:
- Typ vlákna: OS2 / OM3 / OM4 / OM5
- Počet vlákien: 8/12/16/24
- MPO alebo MTP konektor
- Pripnutá alebo nepripnutá konfigurácia-
- Polarita typu A, B alebo C
- Špecifikované mapovanie vlákien
- Konfigurácie MPO/MTP na LC alebo SC
- Dĺžka kábla
- PVC, LSZH, alebo OFNP plášť
- Ťažká{0}}konštrukcia alebo obrnená priebojná konštrukcia, ak je to možné
- Súkromné označovanie
- Vlastné čiarové kódy
- Kitt alebo hromadné balenie
Zákazníci môžu poskytnúť výkres, existujúci kábel, kusovník, číslo dielu konektora, rozhranie zariadenia alebo vzorku ako výrobnú referenciu.
