Čína Custom MPO/MTP multimode Fibre Cable Výrobcovia Dodávatelia - Factory Direct Veľkoobchod

Multimódový optický kábel MPO/MTP

Multimódové optické káble MPO/MTP pre krátke{0}} a stredne{1}}dosahové,-optické pripojenie s vysokou{2}}v dátových centrách a vysokorýchlostných sieťových systémoch. Dostupné s OM3, OM4 a OM{7}}/125 μm multimódovým vláknom, konfiguráciami Base-8 alebo Base-12, viacerými vláknami, pohlaviami konektorov, typmi polarity a možnosťami optickej straty.

Konfigurácia kábla sa vyberá podľa rozhrania transceivera, prenosovej rýchlosti, vzdialenosti spojenia, triedy vlákna, počtu vlákien, polarity a požadovaného optického výkonu.

Multimode vláknový kábel s vysokou hustotou MPO
Multimódový optický kábel MPO s vysokou hustotou je vopred-ukončená multi{1}}káblová zostava navrhnutá na konsolidáciu viacerých multimódových optických kanálov prostredníctvom...

Zobraziť viac
MPO na LC multimódový optický kábel
Multimódový optický kábel MPO do LC je vopred{0}}ukončený prerušovací kábel, ktorý spája viac{1}}vláknové rozhranie MPO/MTP s individuálnymi duplexnými pripojeniami LC v multimódových optických...

Zobraziť viac

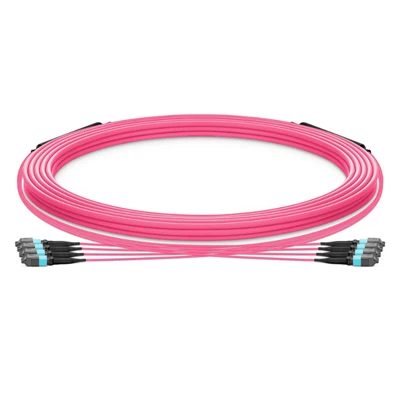

MPO multimódový kmeňový kábel
MPO Multimode Trunk Cable je -vláknová zostava s vysokou hustotou určená pre štruktúrovanú kabeláž v dátových centrách, podnikových serverových miestnostiach a vysokorýchlostných sieťových...

Zobraziť viac
OM5 MPO multimódový optický kábel
Kábel OM5 MPO Multimode Fiber Cable je vopred -ukončená zostava vlákien s vysokou{2}}hustotou využívajúca širokopásmové multimódové vlákno OM5 (WBMMF) a konektory MPO. Je navrhnutý pre...

Zobraziť viac
OM4 MPO multimódový optický kábel
OM4 MPO Multimode Fibre Cable je továrensky -ukončená, vysoko{2}}vláknová zostava pre štruktúrovanú kabeláž v dátových centrách, podnikových sieťach a krátkych-vysokodosahových-optických...

Zobraziť viac

Špecifikácie kábla MPO/MTP s viacerými režimami

Parameter	Dostupné možnosti
Typ vlákna	OM3 / OM4 / OM5
Veľkosť vlákna	50/125 μm
Vlnová dĺžka	850/1300 nm
Konektor	MPO / MTP
Pohlavie	Muž / Žena
Polarita	Typ A / Typ B / Typ C
Počet vlákien	8 / 12 / 24 / 48 / 72 / 144
Typ kábla	Okrúhla / mikro{0}}distribúcia / stuha
Bunda	LSZH / PVC / OFNP
Prevádzková teplota	-20 stupňov až +70 stupňov
Testovanie	IL / RL / 3D interferometria / End-Inšpekcia tváre
Možnosti súladu	RoHS / REACH / CE / UL / CPR, ak je to vhodné

Aktuálne dostupné konfigurácie a označenia zhody závisia od zvolenej konštrukcie kábla a požiadaviek projektu.

Možnosti multimódových vlákien OM3, OM4 a OM5

Naše multimódové optické káble MPO/MTP používajú 50/125 μm multimódové vlákno a sú dostupné v triedach OM3, OM4 a OM5 pre rôzne vysokorýchlostné sieťové architektúry.

Typ vlákna	Typické použitie	Kľúčová úvaha
OM3	Odkazy s krátkym-dosahom 10G/40G/100G	Cenovo-efektívna viacrežimová možnosť pre zavedené siete dátových centier
OM4	Rýchlosť pripojenia dátových centier 40G/100G-	Väčšia šírka pásma a dlhší podporovaný dosah ako OM3
OM5	Vysoko{0}}rýchlostné multimódové a SWDM aplikácie	Širokopásmové multimódové vlákno pre multi{0}}vlnový prenos

Skutočná prenosová vzdialenosť závisí od transceivera, prenosovej rýchlosti, rozpočtu optického spojenia a príslušného sieťového štandardu. Pred výrobou môžeme skontrolovať kompletnú konfiguráciu.

Konfigurácie MPO/MTP Base-8 a Base-12

Multimódové zostavy MPO/MTP možno nakonfigurovať pre rôzne architektúry optických vlákien s vysokou{0}}hustotou vrátane systémov Base-8 a Base-12.

Základ-8:8-architektúra optického prenosu bežne používaná s paralelnými-optickými aplikáciami a vysokorýchlostným pripojením dátových centier.

Základ-12:12-konfigurácia vlákien široko používaná v štruktúrovanej kabeláži a chrbticových systémoch s vysokou hustotou.

MPO/MTP konektor, pohlavie a polarita

Dodávame zostavy MPO/MTP s rôznymi konfiguráciami konektorov, aby zodpovedali požiadavkám celého spojenia.

Pohlavie konektora

Muž:Konektor s vodiacimi kolíkmi

Žena:Konektor bez vodiacich kolíkov

Požadované pohlavie závisí od párovacieho zariadenia, kazety, adaptéra, kufra alebo architektúry záplaty.

Polarita

Dostupné konfigurácie polarity zahŕňajú:

Typ A:Priamo-mapovanie vlákien

Typ B:Obrátené mapovanie vlákien

Typ C:Spárujte-prevrátené mapovanie vlákien

Polarita by mala byť špecifikovaná spolu s transceiverom a párovacími komponentmi, aby sa zabezpečilo správne smerovanie vysielacieho/prijímacieho vlákna.

Možnosti konštrukcie káblov a plášťov

Viacrežimové zostavy MPO/MTP sú dostupné v rôznych konštrukciách káblov a variantoch plášťa pre-kabeláž dátových centier a požiadavky na inštaláciu s vysokou hustotou.

Okrúhly kábel

Všeobecná-konštrukcia pre kmeňové a záplatovacie aplikácie

Mikro-distribučný kábel

Menší profil kábla pre{0}}vysokohustotné vedenie a priestorové{1}}obmedzené inštalácie

Pásový kábel

Viac{0}}vláknová pásková konštrukcia pre-veľký počet zostáv

ĽSZH

Možnosť plášťa s nízkou -dymivosťou a bez halogénov- pre inštalácie so špecifickými bezpečnostnými požiadavkami

PVC

Možnosť štandardného plášťa pre použiteľné vnútorné inštalácie

OFNP

Konštrukcia pre -plenum pre inštalácie vyžadujúce výkon kábla OFNP

Dĺžka kábla, počet vlákien, priemer kábla, typ plášťa a ďalšie konštrukčné detaily sa vyberajú podľa požadovanej konfigurácie zostavy MPO/MTP.

Štandardné-možnosti straty a nízkej{1}}straty

Multimódové optické káble MPO/MTP sú ponúkané v štandardnej{0}}stratovej a nízkostratovej verzii, čo umožňuje prispôsobiť rôzne požiadavky na stratu konektora rozpočtu optického spojenia.

Konfigurácia	Typické použitie
Štandardná{0}}Strata	Všeobecné dátové centrum a{0}}multimode optické prepojenia s vysokou hustotou
Nízka-strata	Vysoko{0}}rýchlostné prepojenia, pri ktorých má strata vloženia konektora menší vplyv na celkový rozpočet prepojenia

Optické parametre: Strata vložením (IL), Strata spätným tokom (RL), útlm vlákna a geometria konca-konektora.
Nízkostratové zostavy sú k dispozícii s vybranými konfiguráciami konektorov MPO/MTP a typmi vlákien. Špecifikované limity IL/RL sú potvrdené podľa konfigurácie káblov a požiadaviek projektu.

Aplikácie

MPO/MTP multimódové optické káble sa primárne používajú na optické pripojenie s vysokou -krátkou{1}}hustotou, vrátane:

Podnikové dátové centrá
Zariadenia cloud computingu
Prostredia s vysokým{0}}výkonným počítačom (HPC).
Serverové a prepínačové prepojenia
Štruktúrovaná kabeláž s-vysokou hustotou
Chrbtica dátového centra a distribučné linky

Konfigurácia káblov sa vyberá podľa optických modulov, architektúry racku, počtu vlákien a požadovanej prenosovej vzdialenosti.

Výrobné kapacity

DIMI Fiber vyrába MPO/MTP multimódové vláknové káble a zostavy optických káblov prostredníctvom integrovanej konektorovej zostavy, presného ukončenia vlákna, spracovania káblov, optického testovania a finálnej kontroly. Naše produkčné možnosti podporujú štandardné konfigurácie MPO/MTP, ako aj zostavy-multimodových káblov špecifických pre daný projekt.

Automatizovaná a presná{0}}asistovaná príprava vlákna, štiepenie, leštenie a montáž konektorov
Riadené epoxidové vytvrdzovanie pre ukončenie konektora
Opláštenie kábla a konštrukcia kábla pre rôzne požiadavky na inštaláciu
Produkčná podpora pre multi{0}}vláknové zostavy a rôzne konfigurácie MPO/MTP

Optická kontrola a testovanie

Každá hotová zostava MPO/MTP môže byť pred odoslaním otestovaná podľa objednanej konfigurácie.

Test / inšpekcia	Účel	Evidencia kupujúceho
Testovanie straty vloženia	Overte optickú stratu zostavy s konektormi	Výsledok testu IL
Testovanie návratnosti	Skontrolujte výkon optického odrazu	Výsledok testu RL
3D interferometria	Overte geometriu koncov{0}}čela MPO/MTP	Záznam o kontrole geometrie
Ukončiť{0}}kontrolu tváre	Zistite kontamináciu, škrabance, triesky a iné chyby	Výsledok kontroly
Polarita / mapovanie vlákien	Overte poradie a polaritu vlákien	Záznam mapovania vlákien
Záverečná kontrola kvality	Potvrďte konfiguráciu kábla podľa objednávky	Zápis z konečnej kontroly

Skúšobné protokoly a inšpekčné záznamy je možné dodať podľa požiadaviek projektu.

Zákazková výroba MPO/MTP multimódových optických káblov

Vyrábame MPO/MTP multimode káblové zostavy podľa výkresov, kusovníkov, vzoriek alebo technických špecifikácií.
Prispôsobenie môže zahŕňať:

Vlákno OM3 / OM4 / OM5
8–144 konfigurácií vlákien
Dĺžka kábla
Typ a pohlavie konektora
Polarita typu A / B / C

Konštrukcia kábla a materiál plášťa
Vyťahovacie-očné súpravy
Farba bundy
Označenie produktu a čiarový kód
Jednotlivé testovacie protokoly

V prípade projektových objednávok môžu zákazníci poskytnúť model transceivera, špecifikáciu existujúceho kábla, výkres systému alebo kusovník na kontrolu konfigurácie pred výrobou.

FAQ

Otázka: Môžete poskytnúť vzorky pred výrobnou objednávkou?

A: Áno. Pred väčšou výrobnou zákazkou je možné dohodnúť vzorové objednávky na overenie vhodnosti konektora, konštrukcie kábla, konfigurácie vlákna, optického výkonu a kompatibility s existujúcim zariadením zákazníka.

Otázka: Aké informácie potrebujete na uvedenie MPO/MTP multimódových optických káblov?

Odpoveď: Základná cenová ponuka zvyčajne vyžaduje požadované množstvo, dĺžku kábla, konfiguráciu vlákna, konfiguráciu konektora a konštrukciu kábla. Pre konkrétne objednávky{1}}projektu nám poskytnutie modelu transceivera, kusovníka, výkresu alebo existujúcej vzorky kábla umožňuje presnejšie skontrolovať konfiguráciu.

Otázka: Môžete spárovať existujúci kábel MPO/MTP?

A: Áno. Ako referenciu na reprodukciu možno použiť existujúci kábel, štítok produktu, výkres alebo vzorku. Pred potvrdením výroby môžeme skontrolovať konfiguráciu konektora, mapovanie vlákien, konštrukciu kábla, rozmery a ďalšie identifikovateľné špecifikácie.

Otázka: Môžu byť jednotlivé káble označené a vysledovateľné?

A: Áno. Štítky produktov, čísla dielov, čiarové kódy, sériové čísla a ďalšie identifikačné požiadavky môžu byť v prípade potreby začlenené do zostavy káblov. Záznamy testov môžu byť tiež spojené so špecifikovanou identifikáciou produktu.

Otázka: Ako sú zabalené káblové zostavy MPO/MTP na medzinárodnú prepravu?

Odpoveď: Balenie je možné nakonfigurovať podľa dĺžky kábla, počtu vlákien, požiadaviek na ochranu konektorov a spôsobu prepravy. Koncové plochy konektorov sú počas balenia chránené, aby sa znížilo riziko kontaminácie alebo mechanického poškodenia počas prepravy.

Otázka: Môžete dodať káble podľa nášho kusovníka alebo projektovej špecifikácie?

A: Áno. Výroba založená na kusovníku-je k dispozícii pre projektové objednávky. Dodanú špecifikáciu je možné pred výrobou skontrolovať, aby sa potvrdila požadovaná konfigurácia kábla, množstvo, označenie a ďalšie požiadavky na nákup.

Otázka: Aký je typický dodací čas pre objednávky káblov MPO/MTP?

Odpoveď: Dodacia lehota závisí od konfigurácie kábla, počtu vlákien, typu konektora, množstva, požiadaviek na testovanie a aktuálneho výrobného plánu. Potvrdený dodací čas je poskytnutý po kontrole technickej konfigurácie a množstva objednávky.

Otázka: Môžete poskytnúť dokumentáciu so zásielkou?

Odpoveď: Dokumentáciu je možné dodať podľa požiadaviek objednávky vrátane špecifikácií produktu, výsledkov optických testov, záznamov o kontrole, informácií o balení a iných dohodnutých dokumentov o kvalite.

Ako jeden z najprofesionálnejších výrobcov a dodávateľov multimódových káblov MPO / MTP v Číne majú naše produkty na trhu dobrú povesť. Uisťujeme vás, že veľkoobchodný veľkoobchodný multimódový optický kábel MPO / MTP vyrobený v Číne tu z našej továrne. K dispozícii je aj zákaznícky servis.
