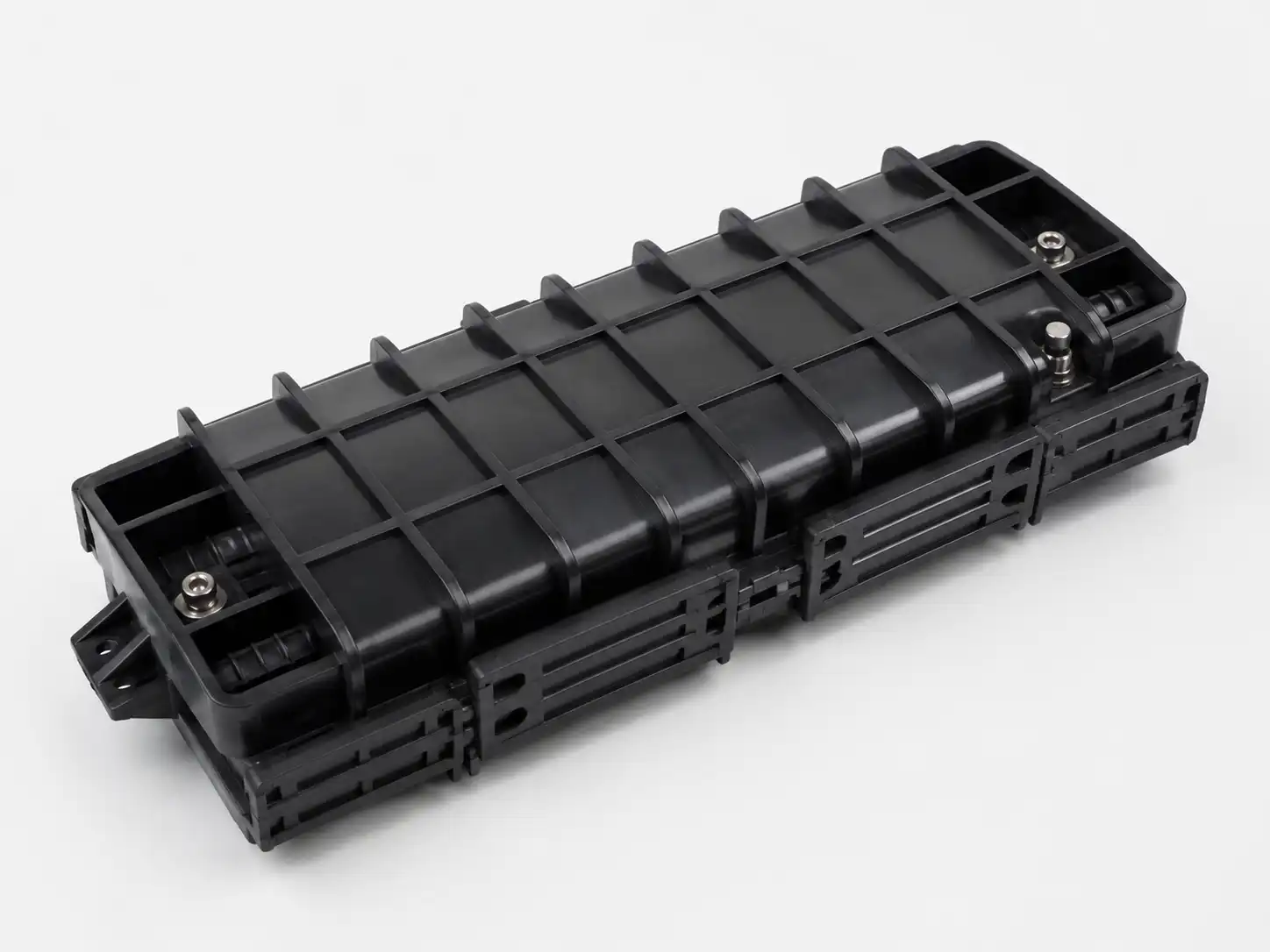

12-jadrový horizontálny uzáver optických vlákien je kompaktný vonkajší kryt na ochranu a organizáciu až 12 samostatných -spojov vlákien v FTTH a vonkajších-sieťach závodu. Jeho horizontálna inline štruktúra je vhodná pre kompaktné káblové spoje, odbočovacie body a miesta opráv, kde je obmedzený priestor a kapacita spojov. Uzáver používa znovu{6}}zapínateľné mechanické tesnenie a konfigurovateľné káblové vstupy pre praktickú údržbu v teréne.
Technické špecifikácie
|
Špecifikácia |
Podrobnosti |
|
Typ produktu |
12-vláknová horizontálna spojka z optických vlákien |
|
Typ uzáveru |
Horizontálne / inline |
|
Maximálna kapacita spoja |
12 jednovláknových spojov- |
|
Zásobník na spoje |
1 × 12F zásobník |
|
Káblové porty |
2 alebo 4 porty; 1-in/1-out alebo 2-in/2-out |
|
Priemer kábla |
Zvyčajne Ø5–13 mm,-závisí od konfigurácie |
|
Materiál na bývanie |
Technický plast odolný voči UV-; Možnosti PC / ABS / PP |
|
Spôsob utesnenia |
Opakovateľné mechanické tesnenie- |
|
Hodnotenie ochrany |
Dizajn s krytím IP68 |
|
Prevádzková teplota |
−40 stupňov až +65 stupňov |
|
Štandardná farba |
Čierna |
Správa štruktúry a vlákien
Uzáver kombinuje ochranné puzdro, tesniaci systém, vstupné prvky kábla-, spojovaciu priehradku,{1}}oblasť vedenia vlákien a upevňovacie body-pevnosti- člena kábla. Zásobník na spoje 12F udržuje spojovacie rukávy a uvoľnené vlákna organizované pri zachovaní kontrolovaného smerovania vlákien. Zadržiavanie kábla izoluje vonkajšie ťažné sily od oblasti spoja, čím znižuje mechanické namáhanie počas inštalácie a servisu.
Opätovná{0}}mechanická štruktúra umožňuje technikom otvoriť kryt na kontrolu, opravu alebo úpravu siete bez výmeny celého uzáveru.
Kompatibilita a inštalácia káblov
Pred objednaním si overte počet vlákien, vonkajší priemer kábla, -vstupné množstvo kábla, konštrukciu kábla, silu-typ člena a požadovaný spôsob inštalácie. Tieto parametre určujú vhodný port a konfiguráciu tesnenia.
Uzáver môže byť dodaný na použitie nad anténou, na stĺpe/na stene,{0}}na potrubí, v šachte/prieleze, v podzemí a na priame{1}}zakopanie, s požadovaným montážnym a tesniacim príslušenstvom. Počas inštalácie by mali byť plášte káblov a pevnostné prvky pred vedením vlákien bezpečne upevnené a mal by sa dodržať výrobcom stanovený minimálny polomer ohybu.
Aplikácie
Typické aplikácie zahŕňajú:
Pokles FTTH a spájanie distribúcie v kompaktných{0}}hraničných bodoch siete
Káblové spoje{0}}na anténe a stĺpy, kde je obmedzený priestor
Inštalácie potrubí a rukovätí vyžadujúce chránené inline spájanie
Body opravy káblov po poškodení trasy alebo údržbe
Pobočkové pripojenia vo vidieckych širokopásmových sieťach a sieťach poslednej{0}}mile
Vonkajšie spojovacie body-na stene v blízkosti budov a prístupových uzlov
OEM/ODM a dodávka
DIMI podporuje označovanie logom OEM, prispôsobené balenie, farbu krytu, konfiguráciu-káblových portov a súpravy príslušenstva. Pri projektových objednávkach môžu inžinieri pred výrobou skontrolovať počet vlákien, priemer kábla, prostredie inštalácie a požiadavky na značku. Vzorky môžu byť dodané na vyhodnotenie produktu a schválenie projektu.
Kontrola kvality a dokumentácia
Kontrola kvality zahŕňa vstupnú kontrolu materiálu,{0}}kontrolu montáže v procese, tesnenie a mechanické overenie, dokončenú-kontrolu produktu a kontrolu exportného-balenia. Použiteľné testovanie produktu môže zahŕňať testovanie tesnenia IP68, ťahu a zadržania kábla, náraz, drvenie, ohýbanie, teplotné cykly, starnutie UV a soľné-rozprašovanie príslušných kovových komponentov.
Na vyhodnotenie projektu je možné poskytnúť dátové listy, záznamy z inšpekcií a príslušné správy o skúškach. Výrobný systém spoločnosti DIMI zahŕňa certifikáty riadenia kvality ISO 9001:2015 a TL-9000.
Objednávanie a logistika
MOQ
100 ks pre štandardné hromadné objednávky; vzorové objednávky dostupné na vyhodnotenie.
01
Spracovanie
Zvyčajne 7–14 pracovných dní po špecifikácii a potvrdení objednávky.
02
Doprava
Zvyčajne 20–30 dní po mori, letecky alebo expresne, v závislosti od miesta určenia a spôsobu dopravy.
03
Balenie
Individuálne ochranné balenie a exportné kartóny; paletizácia a vlastné označovanie dostupné pre projektové objednávky.
04
Platba
T/T alebo L/C možno použiť pre štandardné B2B objednávky; pre kvalifikované projekty môžu byť potvrdené iné opatrenia.
05
FAQ
Otázka: Môže byť uzáver dodaný ako kompletná inštalačná súprava?
A: Áno. Kompletná súprava môže obsahovať misku na spoje, tesniace komponenty, časti na-upevnenie káblov, ochranné objímky na spoje a požadované montážne príslušenstvo. Presný kusovník by mal byť špecifikovaný v cenovej ponuke, aby sa predišlo nesúladu príslušenstva.
Otázka: Dokážete porovnať existujúci uzáver alebo konkurenčný model?
A: Áno. V prípade projektov výmeny alebo súkromných{1}}štítkov môžu kupujúci poskytnúť existujúcu vzorku, kresbu, fotografie alebo číslo modelu. DIMI môže skontrolovať mechanickú konfiguráciu a vytvoriť zodpovedajúcu alebo ekvivalentnú verziu OEM, ak je to technicky možné.
Otázka: Aké informácie by mali byť zahrnuté v RFQ?
Odpoveď: Uveďte požadované množstvo, cieľovú krajinu, model kábla, očakávaný ročný alebo projektový objem, požiadavky na balenie a všetky požadované dokumenty o kontrole alebo certifikácii. Pre ne-štandardné projekty sa odporúča dátový list kábla alebo existujúca vzorka uzáveru.
Otázka: Môžete podporiť postupné alebo opakované projektové objednávky?
A: Áno. Programy-projektových a opakovaných dodávok možno usporiadať s plánovaním výroby na základe predpokladaného množstva, stability špecifikácií a požadovaných dátumov dodania.
Otázka: Aké dokumenty môžu sprevádzať hromadnú zásielku?
Odpoveď: V závislosti od objednávky môže dokumentácia obsahovať obchodnú faktúru, zoznam balenia, osvedčenie o pôvode, produktový list, záznamy o kontrole a príslušné protokoly o skúškach. Pred potvrdením objednávky je potrebné vyžiadať-špecifickú dokumentáciu k projektu.
Otázka: Je možné objednať uzáver v rôznych konfiguráciách v rámci jedného projektu?
A: Áno. Ak projekt vyžaduje viacero variantov, je možné špecifikovať rôzne usporiadanie portov, konfigurácie{1}}vstupov káblov, farby a súpravy príslušenstva. Každá konfigurácia by mala byť pred sériovou výrobou potvrdená a zdokumentovaná.
Otázka: Dá sa zabezpečiť kontrola treťou{0}stranou?
A: Áno. Kontrola treťou stranou môže byť koordinovaná, ak to vyžaduje kupujúci alebo projektová zmluva. Rozsah kontroly, metóda odberu vzoriek, požiadavky na testovanie a kontrolná agentúra by sa mali dohodnúť pred výrobou.
Otázka: Môžu byť podporované urgentné objednávky?
Odpoveď: Zrýchlenú výrobu je možné vyhodnotiť podľa aktuálnej kapacity, dostupnosti materiálu, množstva objednávky a konfigurácie. Kupujúci by mali pri vyžiadaní cenovej ponuky uviesť požadovaný dátum dodania, aby bolo možné spoločne posúdiť možnosti výroby a dopravy.
