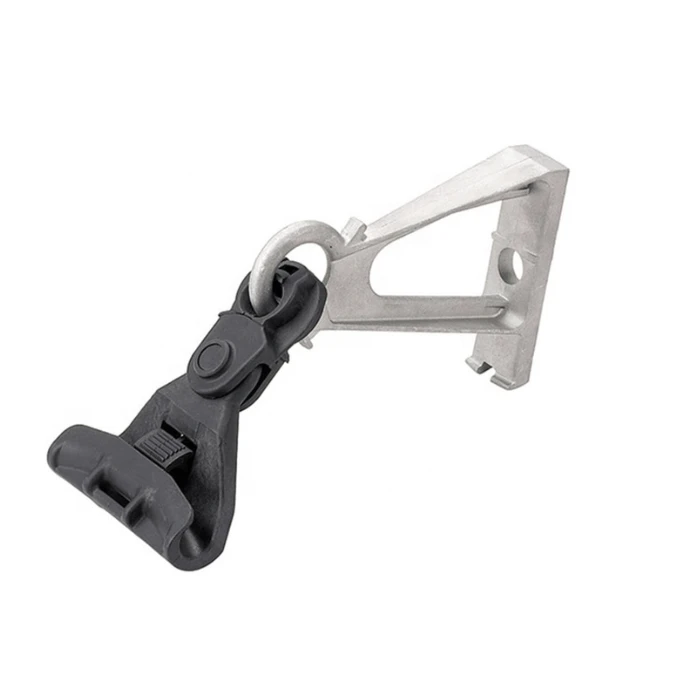

Závesná svorka pre kábel z optických vlákien je navrhnutá tak, aby podopierala a upevňovala vzdušné káble z optických vlákien na medziľahlých stĺpoch, vežiach alebo konštrukciách s priečnymi -ramenami. Zostava svorky kombinuje nosné-telo, kontaktnú vložku kábla- alebo predtvarované pancierové tyče a montážny materiál na rozloženie mechanického zaťaženia a zároveň obmedzenie nadmerného tlaku na plášť kábla.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|
Použiteľné typy káblov |
ADSS, obrázok-8, okrúhle samonosné, vybrané káble FTTH |
|
Priemer kábla |
Ø6–20 mm; ďalšie rozsahy dostupné prispôsobením |
|
Typické menovité mechanické zaťaženie |
10–30 kN pre štandardné modely; zosilnené konfigurácie do 100 kN |
|
Použiteľné rozpätie |
Až 400 m pre štandardné konfigurácie |
|
Konfigurácia linky |
Rovné trasy a mierne uhly vychýlenia |
|
Bývanie |
Liata hliníková zliatina alebo špecifikovaná kovová konštrukcia |
|
Spojte sa s-kontaktným materiálom |
EPDM alebo iný elastomér odolný voči UV žiareniu/{0}}počasiu |
|
Pancierové tyče |
Pozinkovaná oceľ alebo hliník-pokovovaná oceľ, v závislosti od konfigurácie |
|
Hardvér |
Nerezová oceľ 304/316 alebo pozinkovaná oceľ |
|
Prevádzková teplota |
Zvyčajne -40 stupňov až +65 stupňov |
|
Povrchová ochrana |
Eloxovanie, galvanizácia alebo iná špecifikovaná ochrana proti korózii |
|
Hmotnosť |
Približne 0,45–2,8 kg, v závislosti od modelu |
Mechanický dizajn a kompatibilita káblov
Závesná svorka je navrhnutá tak, aby udržala polohu kábla pri rozložení nosnej sily na oblasť kontaktu kábla. Pri konfiguráciách s použitím predtvarovaných špirálových pancierových tyčí sa tyče prispôsobia povrchu kábla a rozložia mechanické napätie pozdĺž väčšej kontaktnej dĺžky, čím sa zníži lokalizované zaťaženie vonkajšieho plášťa.
EPDM alebo ekvivalentná elastomérová vložka môže poskytnúť dodatočné odpruženie a trenie medzi káblom a telom svorky. To je dôležité najmä pre vzdušné trasy vystavené vetrom{1}}spôsobeným pohybom a teplotným zmenám.
Priemer kábla musí zodpovedať špecifikovanému rozsahu svorky. Svorka by sa nemala vyberať iba podľa nominálneho typu kábla; skutočný hotový vonkajší priemer a inštalačné zaťaženie by sa mali skontrolovať podľa špecifikácie modelu.
Aplikácie
Závesná svorka sa používa na umiestnenie káblov z optických vlákien nad hlavou v:
- FTTH a FTTx anténne siete
- ADSS prístupové a chrbticové siete
- Telekomunikačné vedenia na inžinierskych stĺpoch
- Vidiecka a mestská širokopásmová infraštruktúra
- Areál, priemyselný park a súkromné komunikačné siete
- Komunikačné systémy napájacej siete používajúce kompatibilný-samostatný optický kábel
- Dopravné a infraštruktúrne komunikačné cesty
Spôsob inštalácie
Svorku je možné nainštalovať na stožiare, veže alebo krížové -ramená pomocou kompatibilných tyčových skrutiek, remienkov z nehrdzavejúcej ocele, J-hákov, okov v tvare U- alebo špeciálnych montážnych konzol v závislosti od vybranej konfigurácie hardvéru.
Pre štandardné závesné aplikácie:
Potvrďte skutočný vonkajší priemer kábla a zvolený rozsah svorky.
Skontrolujte rozpätie, uhol trasy, zaťaženie vetrom/ľadom a požadované mechanické zaťaženie.
Umiestnite kábel správne do telesa svorky alebo vopred vytvarovanej závesnej zostavy.
Nainštalujte svorku na určený stĺp, vežu alebo konzolu.
Utiahnite montážny materiál podľa špecifikovaného montážneho momentu.
Skontrolujte, či je kábel bezpečne podopretý bez nadmerného stláčania, deformácie plášťa alebo ostrého ohýbania.
Prispôsobenie / OEM
K dispozícii sú konfigurácie OEM podľa priemeru kábla, konštrukcie kábla, požadovaného rozpätia, mechanického zaťaženia, dĺžky pancierovej tyče-, montážneho rozhrania a štruktúry inštalácie.
Prispôsobenie môže zahŕňať aj:
- Rozmery a geometria tela svorky
- Predtvarovaná dĺžka a materiál tyče
- Montážne konzoly a hardvér
- Nehrdzavejúce-oceľové alebo pozinkované komponenty
- Označenie a identifikácia produktu
- Zákaznícke balenie a označovanie
Na vyhodnotenie RFQ by kupujúci mali poskytnúť typ kábla, skutočný vonkajší priemer, typické rozpätie, maximálne rozpätie, uhol vedenia, štruktúru inštalácie a podmienky prostredia.
Kontrola a testovanie
Typické kontrolné položky zahŕňajú:
- Kompatibilita priemeru kábla a kontrola rozmerov
- Vizuálna a povrchová-kontrola povrchovej úpravy
- Overenie materiálu a náteru
- Testovanie mechanického zaťaženia/trhnutia-
- Silový test pošmyknutia alebo podržania-
- Kontrola osadenia hardvéru a upevnenia
- Testovanie odolnosti- korózii, ak je to špecifikované
- Testovanie odolnosti polymérových komponentov voči UV žiareniu a životnému prostrediu-
Inšpekčné správy a dokumentáciu o zhode možno dodať podľa požiadaviek projektu.
FAQ
Otázka: Dá sa závesná svorka použiť pre{0}}dlhé inštalácie ADSS?
A: Áno. Štandardné konfigurácie sú určené pre bežné rozpätia antén, zatiaľ čo inštalácie ADSS s dlhým{1}}rozpätím môžu vyžadovať zosilnené alebo dvojité závesné zostavy. Výber by mal byť založený na maximálnom rozpätí a vypočítanom zaťažení životného prostredia.
Otázka: Môžete poskytnúť vzorky pred hromadnou objednávkou?
A: Áno. Pred hromadnou výrobou je možné usporiadať vzorky na vyhodnotenie rozmerov, káblov{1}}a inštalácie. Vzorové poplatky a prepravné sú zvyčajne potvrdené podľa požadovaného modelu a množstva.
Otázka: Aké normy môže závesná svorka spĺňať?
Odpoveď: Príslušné požiadavky závisia od káblového systému a cieľového trhu. V prípade potreby si môžete prečítať technické špecifikácie IEC, EN, ASTM a{1}}špecifické pre zákazníka. Požadovaná norma alebo špecifikácia projektu by mala byť uvedená pred cenovou ponukou.
Otázka: Aké balenie sa používa na hromadné objednávky?
Odpoveď: Štandardné produkty sa zvyčajne balia do kartónov s ochranným vnútorným obalom a potom sa umiestňujú na palety, ak je to potrebné na manipuláciu pri vývoze. Pre veľkoobchodné objednávky sú k dispozícii prispôsobené kartónové značky, štítky produktov, množstvá a spôsoby balenia.
Otázka: Aké je MOQ pre závesné svorky?
Odpoveď: Praktická MOQ pre štandardné komerčné objednávky je 500 kusov na model. Zmiešané modely alebo prispôsobené konfigurácie môžu byť prediskutované samostatne podľa výrobných požiadaviek.
Otázka: Aký je typický dodací čas pre hromadnú objednávku?
Odpoveď: Pre štandardné modely je typický čas spracovania 7–14 dní po špecifikácii a potvrdení objednávky. Prispôsobené produkty môžu vyžadovať dodatočné nástroje alebo výrobný čas, ktorý bude potvrdený pred zadaním objednávky.
Otázka: Aké platobné podmienky akceptujete?
Odpoveď: Zvyčajne akceptujeme T / T, L / C, PayPal a kreditnú kartu. Ostatné platobné podmienky je možné prediskutovať podľa hodnoty objednávky, požiadaviek zákazníka a podmienok spolupráce.
Otázka: Aké možnosti dopravy a exportu sú k dispozícii?
Odpoveď: Objednávky môžu byť usporiadané po mori, letecky alebo expresne, v závislosti od množstva, naliehavosti a miesta určenia. Bežné obchodné podmienky zahŕňajú EXW, DAP a DDP s potvrdením konečného spôsobu prepravy podľa objednávky a miesta určenia.
