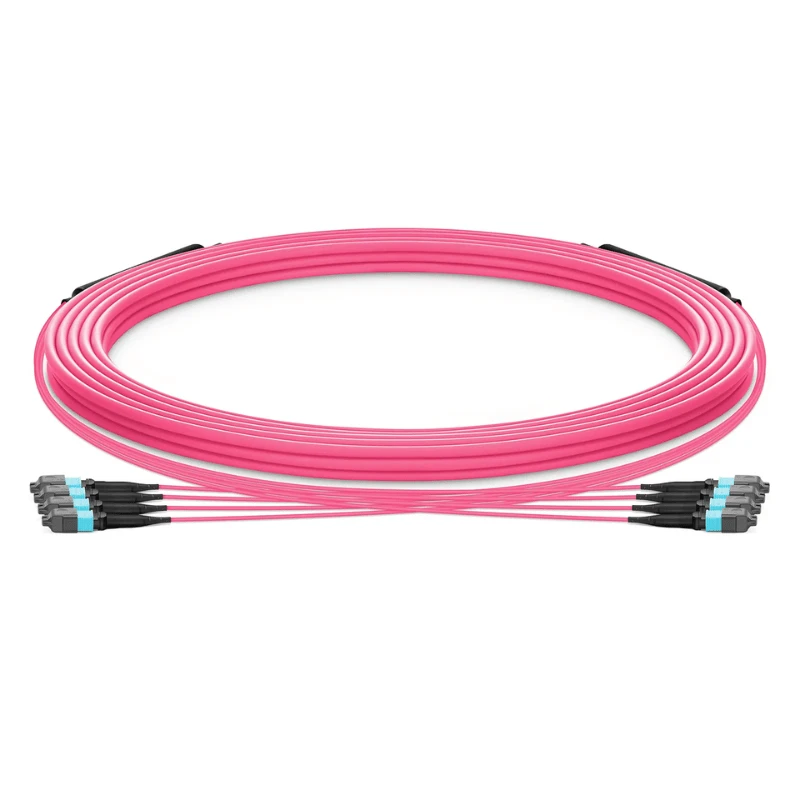

MPO Multimode Trunk Cable je -vláknová zostava s vysokou hustotou určená pre štruktúrovanú kabeláž v dátových centrách, podnikových serverových miestnostiach a vysokorýchlostných sieťových prostrediach. Používa vopred{3}}ukončené MPO/MTP® konektory na konsolidáciu viacerých multimódových vlákien do kompaktného diaľkového spojenia, čím sa znižuje práca pri ukončovaní poľa a zjednodušuje sa nasadenie s vysokou-hustotou.

Kábel, ktorý je k dispozícii v multimódovom vlákne OM3, OM4 a OM5, je možné nakonfigurovať pre rôzne počty vlákien, pohlavie konektorov, metódy polarity, dĺžky káblov a požiadavky na plášť.

Technické špecifikácie

Položka	Špecifikácia
Typ vlákna	Multimode OM3 / OM4 / OM5
Vláknové jadro	50/125 μm
Počet vlákien	8/12/24 vlákien; k dispozícii viac-konfigurácií MPO
Konektor	MPO/MTP®
Pohlavie konektora	Muž / Žena
Polarita	Typ A / Typ B / Typ C
Multimódová poľština	PC
Strata vloženia	Štandardné Menšie alebo rovné 0,35 dB; nízkostratové verzie Menej ako alebo rovné 0,20 dB
Káblový plášť	PVC / LSZH / OFNP, v závislosti od konfigurácie
Typ kábla	Okrúhla alebo zviazaná konštrukcia kufra

Možnosti polarity a pohlavia

Správna polarita a pohlavie konektora sú nevyhnutné na udržanie kontinuity prenosu-k{1}}prijímaniu paralelných-optických spojení.

Typ A

Priamo-mapovanie vlákien.

Typ B

Obrátené mapovanie vlákien, bežne používané v duplexných paralelných -architektúrach optiky.

Typ C

Spárujte-obrátené mapovanie pre konkrétne návrhy štruktúrovaných{1}}káblov.

Muž MPO

Kolíkový konektor na zarovnanie so zásuvkou.

Žena MPO

Odpojený konektor na použitie so samčím konektorom.

Požadovaná polarita by mala byť špecifikovaná spolu s dizajnom párovacieho zariadenia, kazety alebo{0}}panelu, a nie výberom nezávisle.

Konštrukcia káblov

Zostava kufra používa továrensky{0}}ukončené multimódové vlákno s konštrukciou ochranného kábla, ktorá je vhodná pre organizovanú inštaláciu do racku a cesty. Ako výstužný prvok možno použiť aramidovú priadzu, zatiaľ čo vonkajší plášť možno vybrať podľa požiadaviek na inštaláciu.

Bežné možnosti plášťa zahŕňajú PVC na všeobecné použitie v interiéri, LSZH, kde sa vyžaduje nízka -dymivosť a bezhalogénová-konštrukcia, a OFNP pre pretlakové-inštalácie. Priemer kábla sa mení v závislosti od počtu vlákien a konfigurácie vedenia, takže konečný vonkajší priemer by ste mali potvrdiť pred špecifikovaním kapacity cesty alebo hardvéru-na správu káblov.

Aplikácie dátových centier

MPO Multimode Trunk Cable je vhodný pre:

Rack-na{1}}rozskladnenie chrbticových pripojení v-dátových centrách s vysokou hustotou.
MPO patch-prepojenie panelov a kaziet pre štruktúrovanú kabeláž.
Prepnite-na{1}}server a prepnite{2}}na{3}}prepínanie odkazov pomocou paralelnej multimódovej optiky.
Miestnosti s podnikovým vybavením, kde-preddokončené zostavy znižujú prácu na mieste inštalácie.
Inovácie siete s vysokou{0}}hustotou vyžadujúce vyššiu kapacitu optických vlákien v rámci obmedzeného priestoru v stojane.

Testovanie a zabezpečenie kvality

Každá káblová zostava môže byť pred odoslaním skontrolovaná a otestovaná, aby sa overila konzistentnosť výroby a optický výkon.
Medzi typické postupy-kontroly kvality patria:

100% test strát{1}}vloženia pre dokončené zostavy.
Ukončite{0}}kontrolu tváre a čistenie konektorov MPO.
Overenie polarity konektora a mapovania vlákien.

Kontrola pohlavia a identifikácie konektora.
Vizuálna kontrola plášťa kábla, topánok a prielomových oblastí.
Individuálne skúšobné protokoly dodávané podľa požiadaviek projektu.

Záznamy o skúškach je možné priradiť k identifikácii kábla alebo dokumentácii objednávky pre vstupnú kontrolu a sledovateľnosť projektu.

Prispôsobenie a OEM

V prípade objednávok OEM, systémového{0}}integrátora a projektových objednávok je možné hlavný kábel nakonfigurovať podľa požadovanej sieťovej architektúry vrátane:

Typ vlákna: OM3 / OM4 / OM5

Počet vlákien a množstvo MPO

Pohlavie konektora MPO/MTP®

Polarita typu A / B / C

Štandardný alebo nízky-stratový optický výkon

Dĺžka kábla a dĺžka prerušenia

PVC / LSZH / OFNP plášť

Požiadavky na identifikáciu, označovanie a farbu káblov

Balenie a súkromné označovanie-špecifické pre zákazníka

Balenie a dodanie

Hotové káble MPO kufra sú individuálne chránené, aby sa zabránilo kontaminácii konektora, ohýbaniu a poškodeniu kábla počas manipulácie a prepravy. Protiprachové uzávery konektorov, ochranný obal a kartóny alebo iné exportné-balenia môžu byť špecifikované podľa požiadaviek na prepravu.

Štandardné konfigurácie je možné dodať podľa dostupnosti výroby. Vlastné zostavy OEM sú naplánované podľa zložitosti konfigurácie, množstva, požiadaviek na testovanie a dostupnosti materiálu. Každá zásielka môže byť dodaná s identifikáciou produktu a príslušnou testovacou dokumentáciou na kontrolu.

FAQ

Otázka: Ako potvrdím, že hlavný kábel bude zodpovedať môjmu existujúcemu systému MPO?

Odpoveď: Na oboch koncoch potvrďte rozhranie konektora, orientáciu kľúča, mapovanie vlákien, konfiguráciu kolíkov a špecifikácie spojovacích komponentov. V prípade existujúcej inštalácie poskytnutie aktuálneho čísla dielu MPO modulu, adaptéra alebo kábla pomáha predchádzať nekompatibilite počas výmeny alebo rozšírenia.

Otázka: Môžu byť diaľkové káble MPO dodané v rôznych dĺžkach pre rovnaký projekt?

A: Áno. V rámci rovnakej projektovej špecifikácie je možné vyrobiť rôzne dĺžky káblov. Kupujúci by mali poskytnúť požadovanú hotovú dĺžku a tam, kde je to vhodné, prípustnú toleranciu, aby bolo možné presne naplánovať smerovanie stojanov a montážne vzdialenosti.

Otázka: Môžete poskytnúť vzorku pred hromadnou objednávkou?

A: Áno. Pred hromadnou výrobou je možné vyrobiť vzorky na overenie konfigurácie. Vzorka by mala používať rovnaké usporiadanie konektorov a kľúčové technické požiadavky určené pre výrobnú zákazku, aby bolo možné skontrolovať kompatibilitu a inštaláciu v skutočných podmienkach projektu.

Otázka: Sú k dispozícii výkresy káblov alebo rozmerové dokumenty na technické schválenie?

A: Áno. Rozmerové výkresy a informácie o konfigurácii môžu byť poskytnuté na posúdenie projektu. V prípade komplexných zostáv kufra môžu kupujúci pred výrobou potvrdiť celkovú dĺžku, usporiadanie konektorov, rozmery prerušenia a požiadavky na identifikáciu.

Otázka: Ako by sa malo zaobchádzať s kmeňovými káblami MPO počas inštalácie?

Odpoveď: Vyhnite sa ťahaniu kábla za konektory, prekračovaniu špecifikovaných limitov ohybu alebo nadmernému zaťažovaniu vylamovacích častí. Koncové strany konektora ponechajte zakryté až do pripojenia a veďte kufor cez vhodné systémy-na správu káblov bez toho, aby došlo k rozdrveniu alebo prudkému ohnutiu zostavy.

Otázka: Je možné použiť rovnaký hlavný kábel MPO pre rôzne prenosové rýchlosti?

Odpoveď: Potenciálne, ale kompatibilita závisí od typu transceivera, rozpočtu optického spojenia, prenosovej vzdialenosti a architektúry siete. Kábel by preto mal byť špecifikovaný podľa skutočných požiadaviek na optické vybavenie a spojenie, a nie vybraný iba podľa nominálnej rýchlosti prenosu dát.
