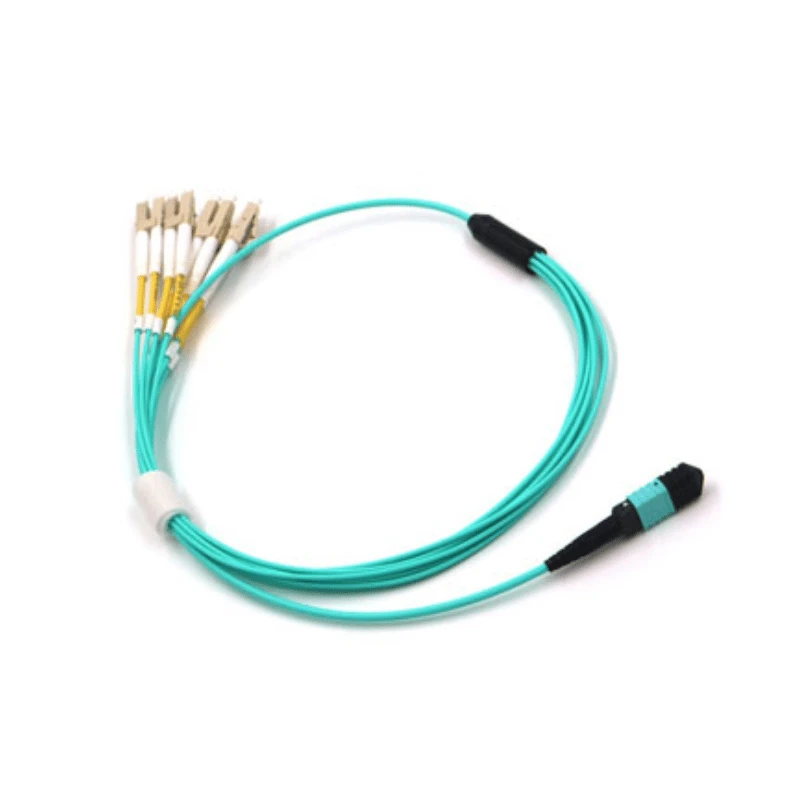

Kábel MPO Multimode Loopback Cable je továrensky{0}}ukončená optická zostava, ktorá smeruje prenášané signály späť do určených prijímacích kanálov cez rozhranie MPO na lokálne testovanie kompatibilných multimódových transceiverov, portov a optických zariadení.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|
Typ produktu |
MPO Multimode Loopback kábel |
|
Typ konektora |
MPO |
|
Pohlavie konektora |
Samec s vodiacimi kolíkmi / Samec bez vodiacich kolíkov |
|
Typ vlákna |
OM3 / OM4 / OM5 Multimode |
|
Počet vlákien |
8/12/24 vlákien |
|
Polarita / mapovanie pinov |
Typ A / Typ B / Typ C / Vlastné mapovanie |
|
Konektor poľský |
PC |
|
Strata vloženia |
Štandardný stupeň: menej alebo rovný 0,70 dB; Elite Low-Stupeň straty: menej alebo rovný 0,35 dB |
|
Návratová strata |
Väčšie alebo rovné 20 dB |
|
Prevádzková vlnová dĺžka |
850 nm / 1300 nm |
|
Materiál bundy |
LSZH / PVC / OFNP |
|
Farba bundy |
Aqua / Violet / Lime Green / Custom |
|
Dĺžka kábla |
Prispôsobené |
|
Prevádzková teplota |
-20 stupňov až +70 stupňov |
|
Skladovacia teplota |
-40 stupňov až +85 stupňov |
|
Trvanlivosť párenia |
Väčšie alebo rovné 500 cyklom |
|
Súlad |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Konfigurácia MPO Loopback
Interné mapovanie vlákien určuje, ktoré vysielané kanály sa vrátia do zodpovedajúcich prijímacích kanálov.
Štandardná polarita:Konfigurácie typu A, typu B a typu C sú dostupné pre nastavenia, ktoré používajú tieto štandardné usporiadania kanálov MPO.
Špecifické mapovanie-zariadenia:Vlastné mapovanie Tx-na-Rx možno vyrobiť pre-špecifické rozhrania zariadení vrátane potvrdených konfigurácií DD, QSFP, QSFP28 a QSFP-.
Konfigurácia vlákna a konektora
Rozhranie MPO musí zodpovedať optickým a mechanickým požiadavkám testovaného zariadenia.
Zhoda rozhrania:Pred objednávkou potvrďte párovacie rozhranie MPO.
Kompatibilita konektorov:Overte pohlavie konektora a konfiguráciu-pinu vodiča voči portu zariadenia.
Výber vlákniny:Vyberte konfiguráciu vlákna podľa testovaného optického rozhrania.
Odkaz na konfiguráciu:V prípade zostáv špecifických pre zariadenie- možno ako referenčnú konfiguráciu použiť špecifikáciu cieľového vysielača/prijímača alebo dokumentáciu k zariadeniu.
Overenie optického výkonu
Optické testovanie
Strata pri vložení a strata pri spätnom toku sa merajú pomocou zariadenia EXFO/JDSU a kontrolujú sa podľa špecifikovaných limitov.
01
Geometria konektora
3D interferometer kontroluje výšku vlákna, polomer zakrivenia a vrcholový posun.
02
Ukončite{0}}kontrolu tváre
Digitálny mikroskop kontroluje kontamináciu a viditeľné fyzické defekty.
03
Kontinuita a mapovanie
Kontinuita vlákna a polarita kanála sa overujú podľa schválenej konfigurácie vrátane potvrdeného mapovania Tx-na{1}}Rx pre vlastné zostavy.
04
Systém kvality
Zostavy MPO sú vyrábané podľa systému manažérstva kvality DIMI ISO 9001:2015.
05
Testovacie scenáre
Konfigurácia spätnej slučky určuje podmienku optického návratu vyžadovanú testom.
Overenie vysielača
Poskytuje podmienku miestneho návratu na kontrolu-rozhraní multimódových transceiverov založených na MPO.
Diagnostika portov
Izoluje testované optické rozhranie bez potreby pripojenia vzdialeného vlákna.
Výrobné testovanie
Poskytuje opakovateľnú optickú konfiguráciu pre kontrolované overenie zariadenia.
Skonštruovať a zapáliť-
Umožňuje reprodukovať rovnaké definované podmienky rozhrania v rámci opakovaných testovacích postupov.
Výrobný proces
Výrobná kapacita:DIMI vo vlastnej réžii vyrába zostavy káblov z optických vlákien-na technické vzorky a hromadnú výrobu.
Technická recenzia:Neštandardné mapovanie je pred výrobou posúdené podľa dodaného vývodu, schémy zapojenia alebo špecifikácie zariadenia.
Kontrola výroby:Potvrdená špecifikácia definuje konfiguráciu, mapovanie, optické požiadavky, identifikáciu a balenie.
Overenie a dokumentácia:Dokončené zostavy sú pred odoslaním skontrolované a testované, pričom skúšobná dokumentácia je poskytnutá podľa požiadaviek potvrdenej objednávky.
Požiadavky na objednávku
Objednávka a dodacia lehota:K dispozícii sú flexibilné množstvá; štandardné konfigurácie zvyčajne vyžadujú 3–7 pracovných dní, pričom vlastné plány potvrdzujú konfigurácia a množstvo.
Informácie o RFQ:Pre cenovú ponuku uveďte typ vlákna, počet vlákien, pohlavie konektora, mapovanie spätnej slučky, dĺžku kábla a odhadované množstvo.
FAQ
Otázka: Na čo sa používa viacrežimový spätný kábel MPO?
Odpoveď: Vytvára lokálnu optickú spätnú cestu medzi určenými kanálmi Tx a Rx na testovanie kompatibilných multimódových transceiverov, MPO portov a optických zariadení.
Otázka: Ako si vyberiem správnu polaritu spätnej slučky MPO?
Odpoveď: Vyberte typ A, typ B, typ C alebo vlastné mapovanie podľa požadovaného vzťahu medzi kanálmi Tx-k-Rx testovaného zariadenia.
Otázka: Môžete vytvoriť vlastnú slučku MPO pre QSFP, QSFP28 alebo QSFP-DD?
A: Áno. Vlastné mapovanie Tx-na-Rx je možné vyrobiť na základe pinoutov zariadenia, schémy zapojenia alebo potvrdenej špecifikácie mapovania kanálov-.
Otázka: Aký je rozdiel medzi spätnou slučkou MPO a prepojovacím káblom MPO?
Odpoveď: Prepojovací kábel MPO spája samostatné optické rozhrania, zatiaľ čo spätná slučka MPO vracia určené kanály Tx do kanálov Rx v rámci nastavenia lokálneho testu.
Otázka: Ako si vyberiem samec alebo samicu MPO pre kábel so spätnou slučkou?
Odpoveď: Priraďte pohlavie konektora a konfiguráciu vodiaceho{0}}pinu k príslušnému rozhraniu MPO vysielača/prijímača, testovacieho zariadenia alebo zariadenia.
Otázka: Ako si vyberiem OM3, OM4 alebo OM5 pre spätnú slučku MPO?
Odpoveď: Vyberte typ multimódového vlákna špecifikovaný pre testovaný transceiver alebo zariadenie, aby sa zachovala kompatibilita rozhrania.
Otázka: Čo je spätná strata v spätnom kábli MPO?
Odpoveď: Strata spätného toku označuje optickú silu odrazenú späť smerom k zdroju. Špecifikovaná spätná strata je väčšia alebo rovná 20 dB.
Otázka: Môže byť MPO multimode loopback testovaný pred hromadnou výrobou?
A: Áno. V prípade potreby možno pred hromadnou výrobou vytvoriť technické vzorky na overenie-mapovania rozhrania a kanálov.
