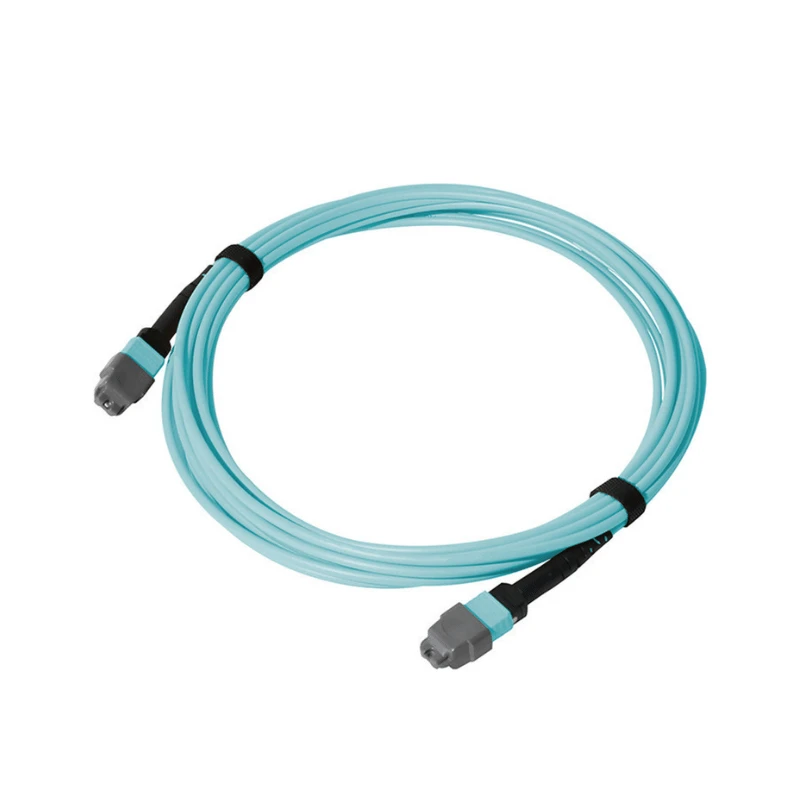

MTP Loopback kábel

Kábel MTP Loopback je vo výrobe -zostavená viac{1}}vláknová optická zostava, ktorá poskytuje definovanú optickú spätnú cestu cez rozhranie MTP/MPO. Smeruje prenášané optické kanály späť do určených prijímacích kanálov v rámci rovnakého rozhrania na overenie vysielača a prijímača, testovanie-portov prepínačov, diagnostiku zariadení a optické testovacie postupy.

Špecifikujte spätnú slučku MTP podľa cieľového testovacieho rozhrania. Požadovaná konfigurácia by mala byť potvrdená pred výrobou na základe rozhrania, párovania konektorov, mapovania kanálov a podmienok optického testu.

Priraďte počet vlákien k rozhraniu:Vyberte počet vlákien podľa aktívnych optických kanálov a konfigurácie konektorov testovaného rozhrania.

Priraďte typ vlákna k optickému rozhraniu:Prispôsobte typ vlákna optickému režimu špecifikovanému pre cieľový transceiver, zariadenie alebo testovacie zariadenie.

Potvrďte pohlavie konektora MTP/MPO:Potvrďte požadované pohlavie konektora z rozhrania párovania; samčie konektory sú kolíkové, zatiaľ čo samičie konektory sú uvoľnené.

Potvrďte mapovanie Tx-na{1}}Rx:Pred objednaním potvrďte požadovaný vzťah medzi kanálom Tx-k{1}}Rx, najmä v prípade konfigurácií-testov špecifických pre aplikáciu.

Skontrolujte stav optického testu:Potvrďte, či test vyžaduje priamu alebo zoslabenú spätnú slučku, a tam, kde je to možné, špecifikujte požadovaný príjem-napájacieho stavu.

Konfigurácia spätnej slučky je definovaná nielen počtom vlákien, ale aj tým, ako sa prenášané kanály vracajú do zamýšľaných prijímacích kanálov.

Priama spätná väzba:Priama spätná slučka vracia vysielaný signál bez zámerného pridaného útlmu, keď výsledný prijímací výkon spĺňa požiadavky testu.

Zoslabená spätná väzba:Zoslabená konfigurácia prináša špecifikovanú dodatočnú optickú stratu, keď test vyžaduje nižší príkon.

Špecifikácia útlmu:Špecifikujte požadovaný útlm alebo stav cieľového prijímača, aby bolo možné pred výrobou potvrdiť optickú konfiguráciu.

Zostavy spätnej slučky MTP sú pred odoslaním skontrolované podľa potvrdenej výrobnej špecifikácie, ktorá zahŕňa geometriu konektora,-stav koncovky, optický výkon a definované smerovanie Tx-na{2}}Rx.

Konektor a koncové-ovládanie tvárou:Kontrola 3D interferometrom sa používa na kontrolu geometrie konektora MTP/MPO vrátane výšky vlákna, odsadenia vrcholu a polomeru zakrivenia, zatiaľ čo čelné plochy konektora sa kontrolujú na kontamináciu a viditeľné chyby.

Optické a mapovacie overenie:Každá zostava je individuálne testovaná na vložný útlm a spätný útlm podľa špecifikovanej konfigurácie a testovacej vlnovej dĺžky, pričom definované smerovanie Tx-do{1}}Rx sa kontroluje oproti potvrdenému mapovaniu výroby.

Záznamy testov:Pre jednotlivé zostavy je možné poskytnúť sériové záznamy o skúškach vrátane príslušných údajov o optických skúškach a výsledkov kontroly pre kvalifikáciu produktu a vstupnú kontrolu.

Vlastné káble MTP spätnej slučky sú nakonfigurované podľa požiadaviek zákazníka na vybavenie alebo test{0}}príslušenstvo.

Odkaz na rozhranie
Poskytnite cieľové zariadenie, transceiver alebo rozhranie testovacieho-príslušenstva, aby bolo možné pred výrobou skontrolovať požadovaný konektor a konfiguráciu zostavy.

Odkaz na mapovanie
Pre ne-štandardné spätné slučky poskytnite mapu portu, -diagram polohy vlákna alebo špecifikáciu zapojenia Tx-na{3}}Rx.

Optická požiadavka
Zabezpečte požadovaný útlm alebo stav cieľového prijímača, keď je súčasťou špecifikácie testu riadený optický výkon.

Výrobná referencia
Poskytnite požadovanú dĺžku kábla, množstvo, identifikáciu a požiadavky na balenie pre cenovú ponuku a výrobu.
V prípade konfigurácií špecifických pre aplikáciu -skontroluje DIMI pred výrobou dodané rozhranie, mapovanie a požiadavky na testovanie, aby bolo možné potvrdiť výrobnú špecifikáciu v porovnaní s požadovanou zostavou.
